皮帶秤承重裝置的秤架結構主要有雙杠桿多托輥式、單托輥式、懸臂式和懸浮式4種。雙杠桿多托輥式和懸浮式秤架的電子皮帶秤計量段較長，一般為2～8組托輥，計量準確度高，適用于流量較大、計量準確度要求高的地方。單托輥式和懸臂式秤架的電子皮帶秤的皮帶速度可由制造廠確定，適用于流量較小的地方或控制流量配料用的地方。

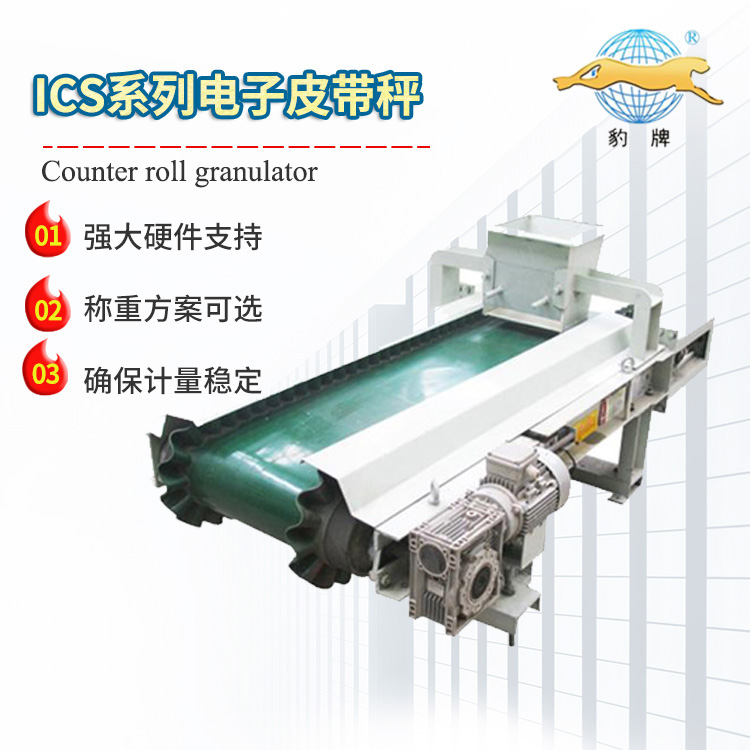

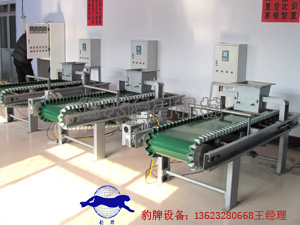

皮帶秤也是定量包裝秤的一種，電子皮帶秤，由秤架，測速傳感器，高精度測重傳感器，皮帶秤控制顯示儀表等組成，能對固體物料進行連續動態計量。稱重時，承重裝置將皮帶上物料的重力傳遞到稱重傳感器上，稱重傳感器即輸出正比于物料重力的電壓信號，經放大器放大后送模/數轉換器變成數字量A，送到運算器；物料速度輸入速度傳感器后，速度傳感器即輸出脈沖數B，也送到運算器；運算器對A、B進行運算后，即得到這一測量周期的物料量。對每一測量周期進行累計，即可得到皮帶上連續通過的物料總量。
